顎式破碎機工作原理剖析

楊帥軍老師

紅星技術工程師

在線咨詢

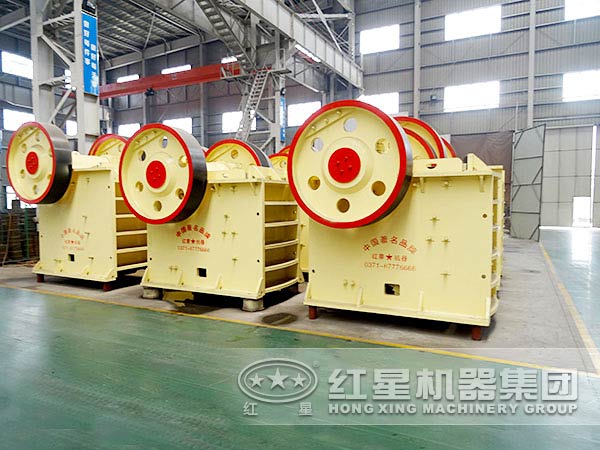

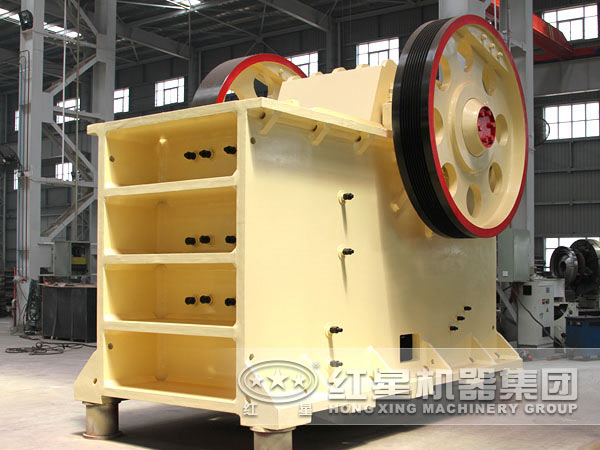

顎式破碎機簡稱顎破機、顎破，作為工業破碎、制砂生產工藝中常用的一款初破機械設備，其主要可用于抗壓強度不超過320兆帕的任何礦石物料粗碎作業。以下主要是對該顎式破碎機工作原理做一簡要分析介紹，具體如下：

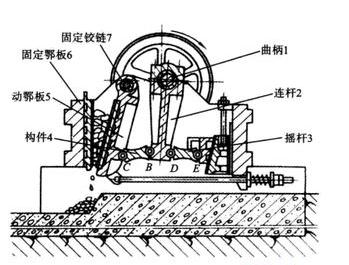

一、顎式破碎機主要工作部件介紹

該顎式破碎機的主要工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

二、顎式破碎機工作原理介紹

雖說顎式破碎機分簡擺顎式破碎機和復擺顎式破碎機這兩種類型，但它們的工作原理還是很相似的，差異主要在于動顎的運動軌跡。具體兩種類型下的顎式破碎機工作原理詳析如下：

1、簡擺顎式破碎機工作原理

簡擺顎式破碎機，因動顎是懸掛在支承軸上，所以當動顎作往復運動時，動顎上各點的運動軌跡都是圓弧形，而且水平行程上小下大，以動顎的底部（排礦口處）。由于落入破碎腔的礦石，上部均為大礦塊，往往達不到礦石破碎所必需的壓縮量，故上部的大塊礦石，需反復壓碎多次，才能破碎。因破碎負荷大都集中在破碎腔的下部，整個顎板沒有均勻工作，從而降低了顎式破碎機的生產能力，同時也因該類型下的顎式破碎機破碎機的垂直行程小，所以整機磨剝作用小，排礦速度慢。但顎板的磨損較輕，產品過粉碎少。

2、復擺顎式破碎機工作原理

復擺顎式破碎機，由于其動顎是曲柄連桿機構的連桿，在偏心軸的帶動下，動顎上點的運動軌跡近似橢圓形，橢圓度是上小下大，其上部則近似圓形。這種破碎機的水平行程正好與簡擺顎式破碎機相反，其上部大下部小，上部的水平行程約為下部的1.5倍，這樣就可以滿足破碎腔上部大塊礦石破碎所需的壓縮量。同時整個動顎的垂直行程都比水平行程大，尤其是排礦口處，其垂直行程約為水平行程的3倍，有利于促進排礦和提高生產能力。所以在相同條件下，復擺顎式破碎機的生產能力比簡擺顎式破碎機高30%左右，但顎板的磨損快，產品過粉碎嚴重。

以上即是對顎式破碎機工作原理的簡單介紹，如需了解更多有關顎式破碎機價格、選型等設備詳情，歡迎隨時在線免費咨詢河南紅星，這里有專業的顎式破碎機銷售經理實時在線為您詳細解答。
